Стальные конструкции встречаются повсюду: от складов и мостов до высотных башен и промышленных предприятий. Однако их основные компоненты остаются незнакомыми многим. Понимание распространённых стальных профилей, их форм, особенностей восприятия нагрузки и методов соединения является первым шагом к проектированию безопасных, эффективных и экономичных зданий, способных выдерживать испытание временем.

H-Балки

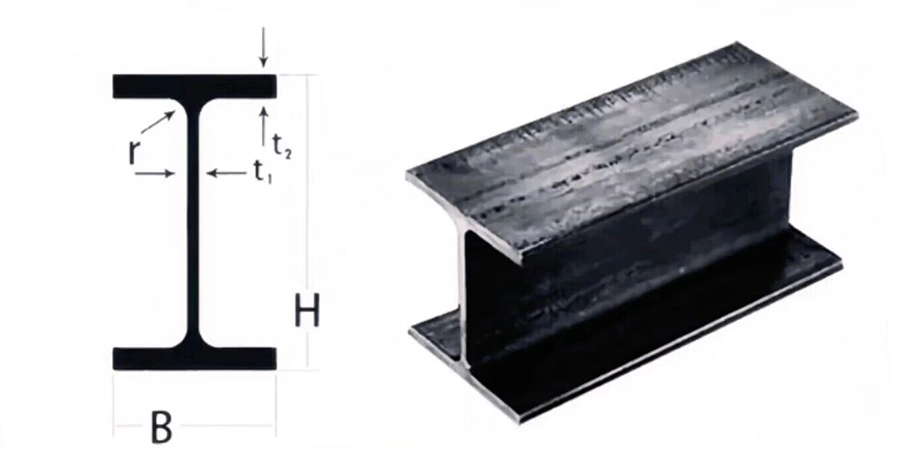

H — высота; B — ширина; t1 — толщина стенки; t2 — толщина полки; r — радиус закругления угла;

H-балки, также называемые универсальными стальными балками, получили своё название благодаря форме поперечного сечения, напоминающей букву «H». Это экономичный и эффективный профиль с более оптимизированным распределением площади поперечного сечения и более рациональным соотношением прочности к массе. Поперечное сечение H-балки обычно включает две части: стенку и полки, также известные как пояс и край. H-балки производятся как методом горячей прокатки, так и сваркой.

I-Балки

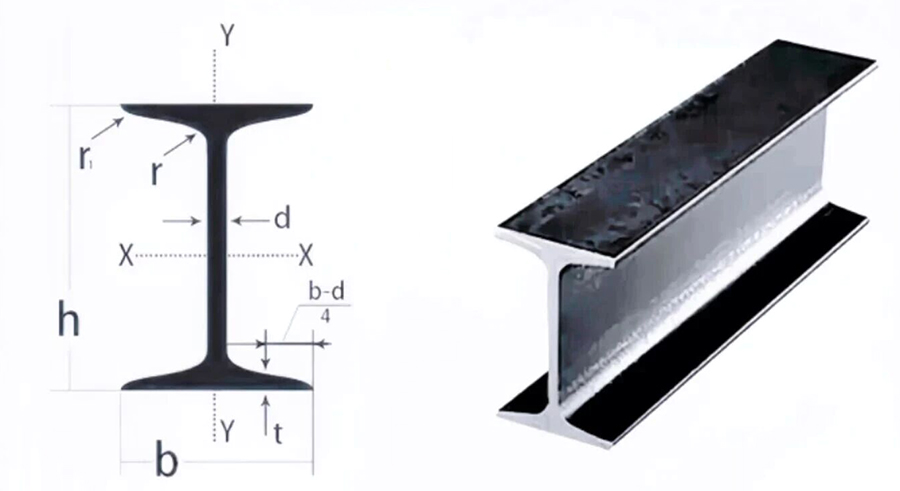

h — высота; b — ширина полки; d — толщина стенки; t — средняя толщина полки; r — радиус внутренней дуги;

I-балки классифицируются как балки с широкой, средней и узкой полкой в зависимости от соотношения высоты полки и стенки. К балкам с широкой полкой относятся обычные горячекатаные H-балки, облегчённые H-балки и H-балки с широкими параллельными полками. Уклон внутренней стенки полки составляет 1:6.

Швеллерная сталь

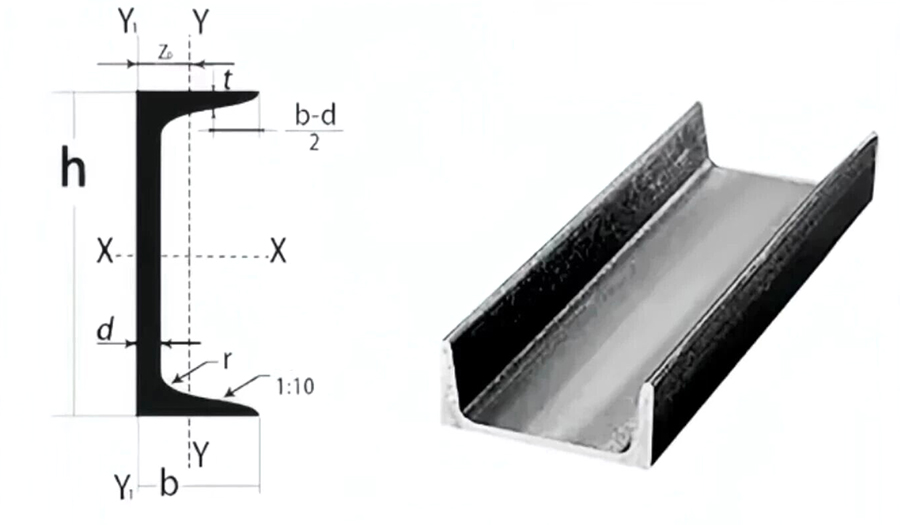

h — высота; b — ширина полки; d — толщина стенки; t — средняя толщина полки; | — средняя толщина полки; r — радиус внутренней дуги;

Швеллерная сталь представляет собой длинную стальную полосу с U-образным поперечным сечением, разделяемую на обычную швеллерную сталь и лёгкую швеллерную сталь.

Обозначение размеров: например, 100*48*5.3 означает швеллерную сталь с высотой стенки 100 мм (h), шириной полки 48 мм (b) и толщиной стенки 5.3 мм (d), также называемую швеллером №10.

Квадратная труба

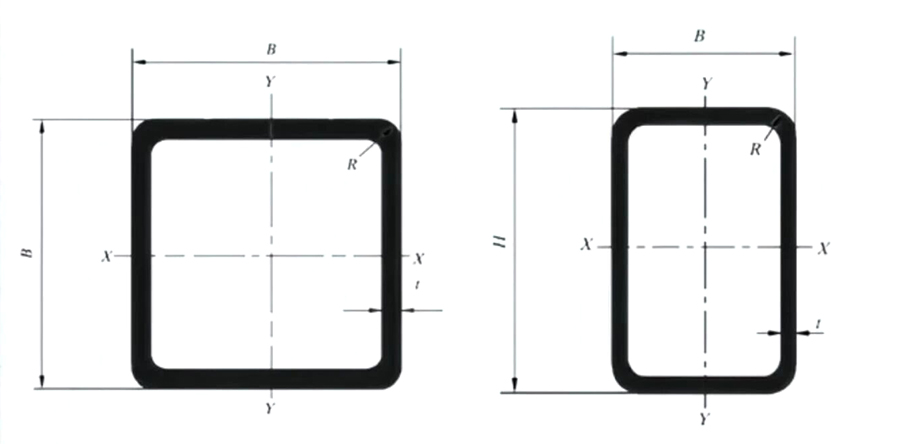

B — длина стороны; H — длина длинной стороны; R — радиус внешней дуги; t — толщина стенки

Прямоугольная труба, также называемая прямоугольной стальной трубой, представляет собой стальной материал с полым прямоугольным поперечным сечением. Геометрические параметры прямоугольной трубы: размеры длины и ширины (обычно обозначаются как ширина B и высота H), толщина стенки t и длина L, среди которых B, H и t являются наиболее важными. Обозначение обычно представляется как: BxHxtxL.

Угловая сталь

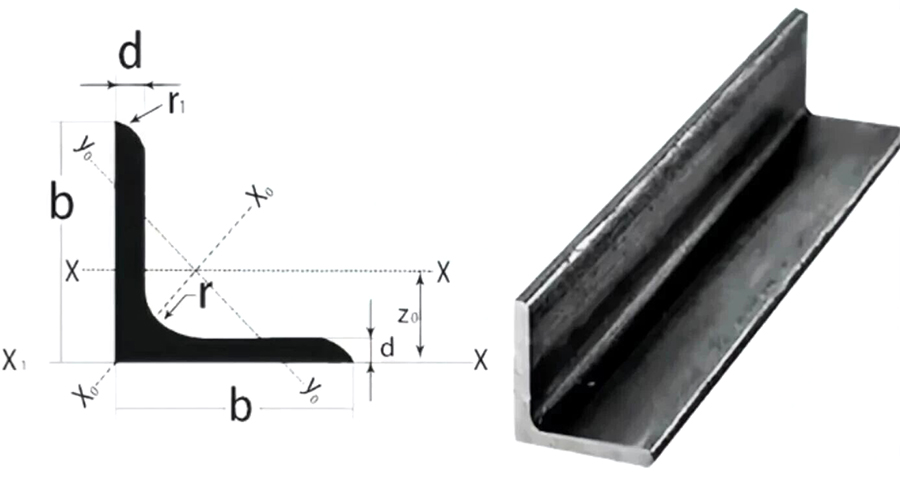

b — ширина короткой стороны; d — толщина одной стороны; r — радиус внутренней дуги; r1 — радиус внешней дуги одной стороны;

Угловая сталь, обычно называемая уголком или треугольной сталью, представляет собой длинную стальную полосу с двумя сторонами, расположенными перпендикулярно друг другу и образующими угол. Угловая сталь также делится на равнополочную и неравнополочную.

Её размеры обозначаются в миллиметрах как ширина стороны x ширина стороны x толщина стороны.

Круглая труба

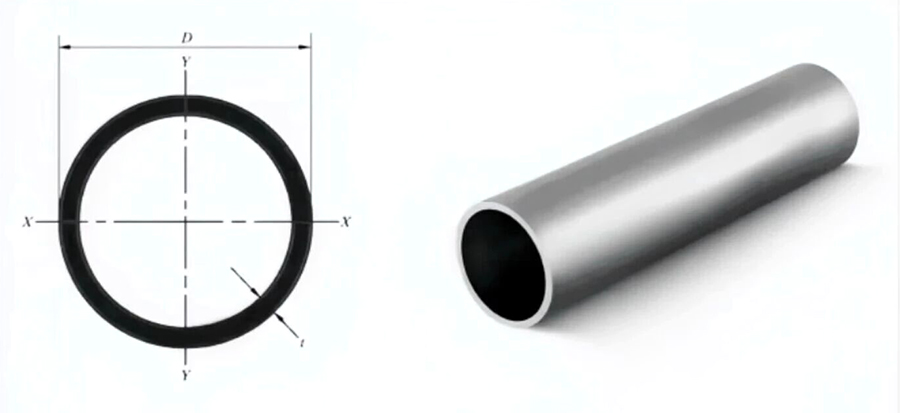

B — длина одной стороны; H — длина длинной стороны; R — радиус внешней дуги; t — толщина стенки;

Круглая труба — это стальной материал с открытыми концами и полым концентрическим круглым поперечным сечением, длина которого относительно велика по сравнению с его периметром. Размеры обозначаются с использованием внешних размеров (например, внешнего диаметра или длины стороны), внутреннего диаметра и толщины стенки. При описании размеров труб первое число всегда относится к внешнему диаметру; труба с внешним диаметром 219 мм является трубой с N200 (условным диаметром). Второе число обычно относится к толщине стенки.

Освоение основ стальных конструкций позволяет правильно выбирать каркасные системы, задавать подходящие соединения и прогнозировать поведение конструкций под нагрузкой. Независимо от того, проектируются ли склады или высотные здания, эти основные принципы остаются вашей базой. Начните применять эти знания в реальных проектах. Эффективное, безопасное и экономичное строительство из стали начинается с правильного понимания основ.
