Составные балки — это конструктивные элементы, изготовленные путем сварки стальных листов или прокатных профилей вместе для формирования единого несущего компонента. Эти элементы могут выдерживать сжимающие, растягивающие или изгибающие усилия в зависимости от их применения в каркасах зданий, мостах и промышленных сооружениях. Наиболее часто используемые типы — балки двутаврового сечения и балки коробчатого сечения (как прямоугольного, так и трапецеидального). Грамотно спроектированная составная балка обеспечивает безопасность, эксплуатационную пригодность и долговечность на протяжении всего срока службы.

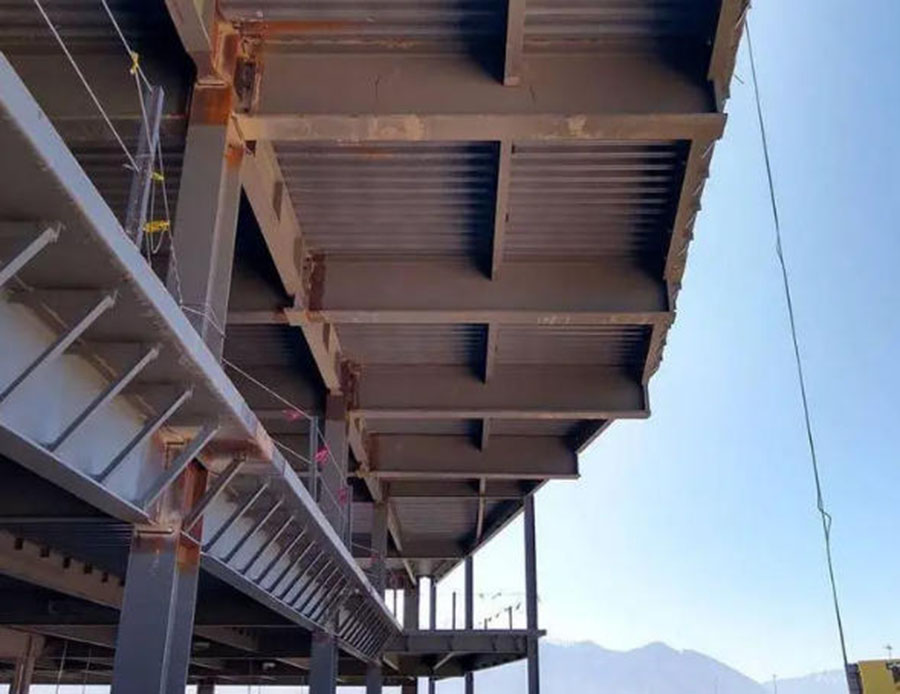

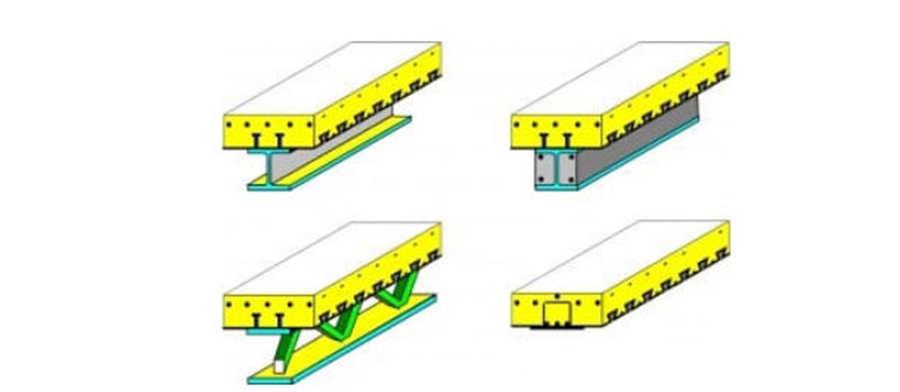

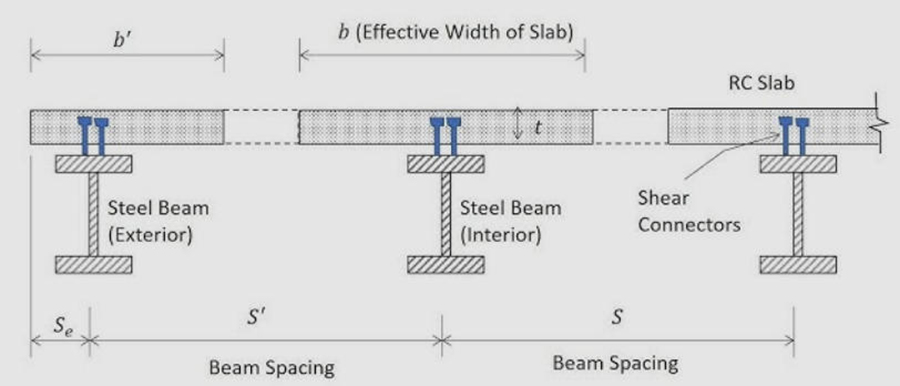

1. Типы составных балок

Составные балки изготавливаются путем соединения стальных листов или профилей сваркой, создавая монолитное сечение, способное сопротивляться различным условиям нагружения. Две основные конфигурации — двутавровые балки, которые обеспечивают отличные характеристики при изгибе при экономичном расходе материала, и коробчатые балки, которые обладают превосходной жесткостью при кручении и доступны с прямоугольными или трапецеидальными поперечными сечениями. Коробчатые балки особенно востребованы в конструкциях с большими пролетами и на криволинейных мостовых полотнах благодаря своей замкнутой ячеистой геометрии.

2. Критерии проектирования составных балок

Проектирование составной балки требует строгого расчета трех основных характеристик: прочности, жесткости и устойчивости, каждая из которых должна полностью соответствовать действующим нормам проектирования. Прочность относится к способности балки сопротивляться разрушению под действием приложенных нагрузок без остаточной деформации или разрушения. Жесткость характеризует способность балки сопротивляться упругому прогибу под эксплуатационными нагрузками, обеспечивая, что деформации остаются в допустимых пределах для комфорта пользователей и целостности конструкции. Устойчивость включает как общую устойчивость (сопротивление потере устойчивости при изгибно-крутильном выпучивании), так и местную устойчивость (сопротивление потере устойчивости отдельных элементов листов). Ключевые характеристики сечения, влияющие на эти параметры, включают площадь поперечного сечения, момент инерции и момент сопротивления сечения.

3. Ребра жесткости в составных балках

Составные балки часто усиливаются ребрами жесткости для повышения местной устойчивости. Эти ребра классифицируются как поперечные ребра жесткости (вертикальные), продольные ребра жесткости (горизонтальные) и короткие ребра жесткости, каждое из которых выполняет определенные функции в различных местах вдоль стенки и полок. Для составных балок коробчатого сечения общая устойчивость определяется соотношением высоты и ширины, которое не должно превышать 3. Для балок H-образного или двутаврового сечения общая устойчивость контролируется соотношением пролета и высоты сечения. Местная устойчивость стенки обеспечивается ограничением отношения высоты стенки к ее толщине, тогда как для двутавровых балок местная устойчивость сжатой полки поддерживается путем ограничения отношения свободной ширины свеса полки к толщине. В коробчатых балках местная устойчивость сжатой полки аналогично контролируется отношением ширины полки к ее толщине.

Понимание принципов проектирования составных балок необходимо инженерам, работающим со стальными конструкциями — от высотных зданий до мостов с большими пролетами. Благодаря тщательному выбору подходящего типа балки — двутаврового или коробчатого сечения — и всесторонней проверке прочности, жесткости и устойчивости проектировщики могут создавать безопасные и эффективные конструкции. Стратегическое размещение ребер жесткости дополнительно обеспечивает сопротивление местной потере устойчивости как элементов стенки, так и полок, а критерии общей устойчивости предотвращают полное разрушение конструкции. Комплексный подход к этим принципам гарантирует, что составные балки обеспечивают надежную работу при различных сценариях нагружения, что делает их незаменимыми в современной строительной инженерии.
