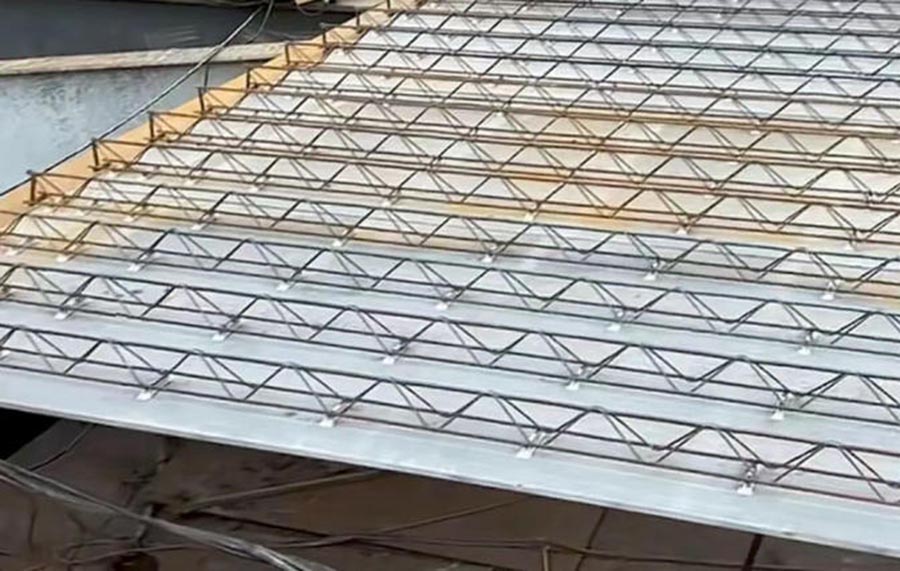

Профнастил перекрытия, также известный как профилированный стальной лист или стальной настил, представляет собой тип металлического листа, изготовленного путем холодной или горячей прокатки оцинкованных стальных листов в специальное гофрированное поперечное сечение (обычно V-образное, U-образное и трапециевидное), как показано на изображении ниже. Настил перекрытия в основном служит в качестве постоянной опалубки для заливки бетонных перекрытий. После того как бетон достигает проектной прочности, он может работать совместно с бетоном, воспринимая эксплуатационную нагрузку, образуя конструкцию «стально-бетонного композитного перекрытия».

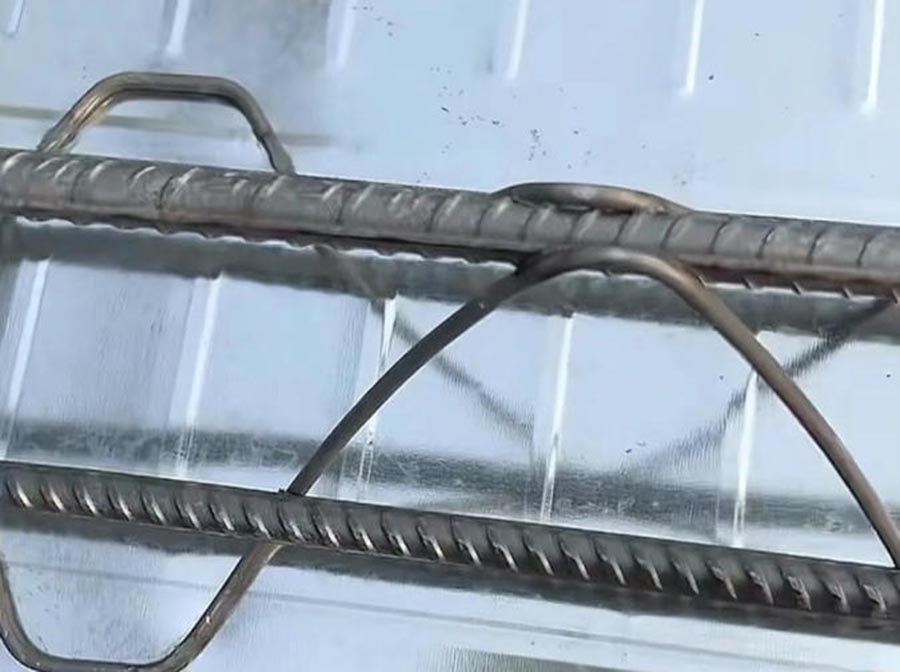

 Обычный настил перекрытия состоит из пространственной ферменной структуры, сваренной из верхнего пояса арматуры, нижнего пояса арматуры и раскосной арматуры, а также базовой пластины и соединителей. Верхняя и нижняя арматура поясов обычно имеют толщину 10 мм, раскосная арматура — это стальная проволока 5 мм, а базовая пластина обычно изготавливается из оцинкованного стального листа Q235 или Q345 толщиной 0,5 мм, при этом Q235 является наиболее часто используемым.

 Кроме того, настил перекрытия имеет крюки или пазогребневые соединения в углах и стыках. Два листа настила соединяются крюками для предотвращения утечки раствора при заливке бетона.

Cсравнение Tаблица из Настил перекрытия против традиционной железобетонной плиты перекрытия

Хотя стальной настил перекрытия имеет множество преимуществ, в процессе строительства требуется уделять внимание нескольким распространённым проблемам: например, из-за чрезвычайно тонкого оцинкованного стального листа толщиной 0,5 мм необходимо предотвращать загиб кромок, а стыки должны быть предварительно обрезаны. Для обеспечения бесшовного соединения настила перекрытия с главными балками необходимо приваривать два ряда штифтов (обычно штифты 19×76 мм, конкретные размеры зависят от проекта) к главным балкам, второстепенным балкам и крупным стальным балкам. Штифты обычно располагаются с шагом 20 см по горизонтали и на расстоянии 5 см от края стальной конструкции. Кроме того, при приварке штифтов необходимо использовать керамические шайбы (керамические кольца) для предотвращения утечки дуги и обеспечения контроля качества сварного шва; на площадке обычно применяется сварка MIG/MAG. .

С точки зрения стоимости настил перекрытия также имеет определённые преимущества.

Согласно рыночной информации, стоимость настила из железобетона составляет примерно 105–120 юаней/㎡; традиционные монолитные перекрытия стоят примерно 130–150 юаней/㎡. Настил перекрытий позволяет сэкономить примерно 20–30 юаней на квадратный метр по сравнению с традиционными железобетонными перекрытиями, что приводит к экономии 200 000–300 000 юаней для проекта площадью 10 000㎡ проекта.

С точки зрения времени строительства настил перекрытий также имеет определённые преимущества. Использование настила перекрытий может сократить срок строительства на 30–50%, а также снизить управленческие расходы и затраты на эксплуатацию техники, обеспечивая более ранний ввод в эксплуатацию и экономические выгоды. Благодаря заводскому производству и стабильному качеству настил перекрытий позволяет уменьшить количество переделок на площадке и затраты на ремонт. Кроме того, хорошая долговечность и увеличенный цикл обслуживания настила перекрытий также в определённой степени снижают последующие затраты на обслуживание.

Как инновационный стальной конструкционный элемент, настил перекрытий не только меняет традиционные методы строительства плит перекрытий, но и обеспечивает двойное улучшение структурных характеристик и экономической эффективности благодаря синергетическому эффекту стале-бетонных композитных конструкций. От заводского предварительного изготовления до быстрой установки на площадке, от снижения расхода материалов до уменьшения общих затрат на протяжении всего жизненного цикла — настил перекрытий становится предпочтительной системой перекрытий для высотных зданий, зданий с большими пролётами, промышленных объектов и других типов сооружений.

Для получения дополнительной информации или по любым вопросам, пожалуйста, свяжитесь с командой Yumisteel.
