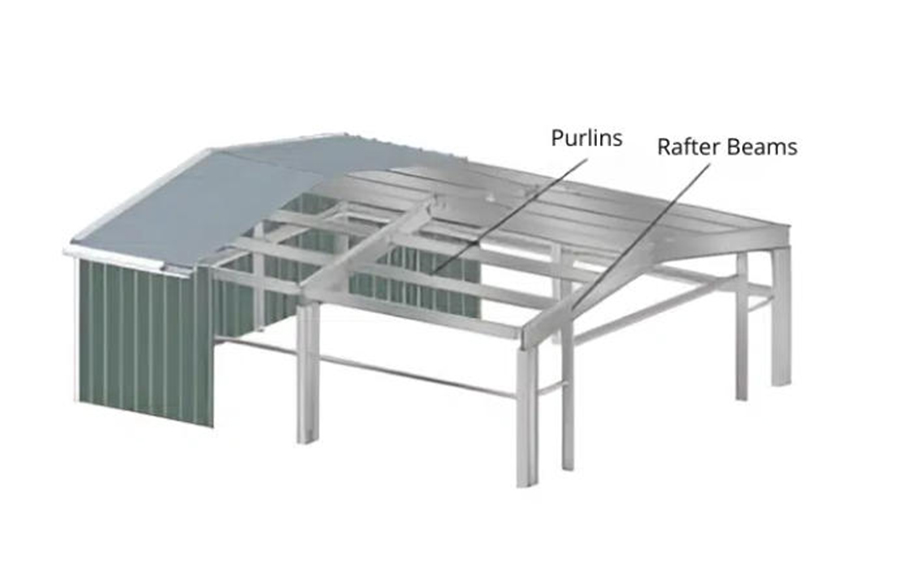

Многие новоприбывшие занимают крышу прогоны А стеновые стропила — это, по сути, одно и то же. В конце концов, их оба называют стропилами. Но их конструктивная логика, пути передачи нагрузки и требования к детализации совершенно разные. Позвольте мне наглядно это показать в таблице.
☆ Ключевое различие: один сопротивляется «гравитации», другой — «ветеру».
|
Сравнение |
Стропила крыши |
Стеновые прогоны |
|
Преобладающая нагрузка |
Вертикальные нагрузки (снег, собственный вес, строительные нагрузки) |
Горизонтальные ветровые нагрузки (давление/всасывание) |
|
Поведение при нагрузке |
В основном несущий; нижний фланец может деформироваться под воздействием ветровой нагрузки. |
Устойчив к изгибу и сдвигу; контролирует горизонтальные нагрузки. |
|
Типичные сценарии |
Снеговая нагрузка, ветровая нагрузка |
Давление ветра и разрежение |
☆ Выбор секций: для одной требуются более тяжелые секции, для другой можно использовать более легкие.
|
Сравнение |
Стропила крыши |
Стеновые прогоны |
|
Общие разделы |
C, Z (легкие и экономичные; Z позволяет выполнять нахлест для непрерывных балок), высокочастотная сварка H-образного профиля (для больших пролетов) |
В основном используются профили С-образного сечения (для удобства соединения стеновых панелей); профили Н-образного сечения предназначены для больших пролетов и высокого ветрового давления. |
|
Логика выбора |
Чем больше пролет или снеговая нагрузка, тем выше профиль и толще стенка. |
Зоны ветрового давления определяют расстояние между стропилами и их сечение; как правило, они меньше, чем стропила крыши. |
Важный совет: Z-образное сечение экономичнее С-образного для кровельных прогонов, поскольку Z-образные прогоны можно перекрывать в местах опор (длина перекрытия ≥10% от пролета при надлежащем болтовом креплении), образуя непрерывную балку. В идеальных условиях перекрытия момент может быть уменьшен на 30–40% по сравнению с прогонами простого пролета. В реальных проектах, с учетом проскальзывания в стыках, обычно используется снижение на 10–20% для консервативного расчета.
☆ Ключевые детали: крыша требует «двойных стяжек», стены — «колонн».
|
Сравнение |
Стропила крыши |
Стеновые прогоны |
|
Важнейшая детализация |
Двойной ряд тяг для компенсации провисания (верхняя и нижняя полки), а также угловые распорки (соединяют нижнюю полку балки с прогоном). |
Один ряд стержней для предотвращения провисания + взаимодействие стеновых колонн + армирование проема |
|
Почему |
Под воздействием ветра нижний фланец находится в сжатом состоянии; без нижних тяг прогиба это всё равно что поднимать согнутого человека – конструкция склонна к деформации. |
Большие площади стен, подверженные воздействию ветра, требуют использования колонн для распределения нагрузки; проемы являются слабыми местами, требующими более плотной компоновки элементов. |
☆Различные приоритеты проверки проекта
|
Сравнение |
Стропила крыши |
Стеновые прогоны |
|
Ключевые проверки |
Общая устойчивость при ветровой нагрузке (нижний фланец) + вертикальное отклонение |
Прочность и устойчивость при горизонтальных ветровых нагрузках + горизонтальном прогибе |
|
Пределы отклонения |
Вертикальный: L/150 (без потолка), L/200 (с потолком) |
Горизонтальное положение: обычно L/150 (при особых требованиях может быть увеличено до L/200) |
☆Последовательность монтажа: сначала крыша, затем стены

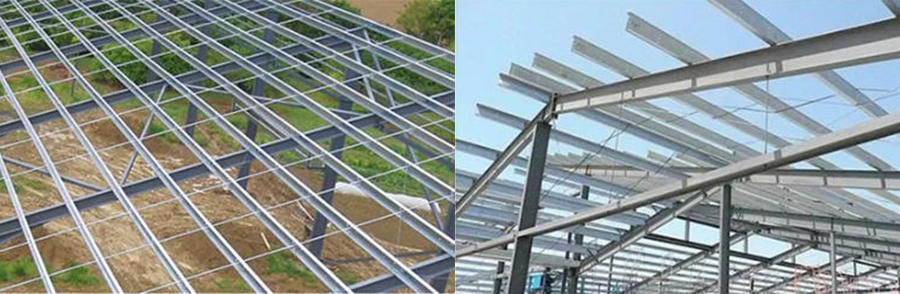

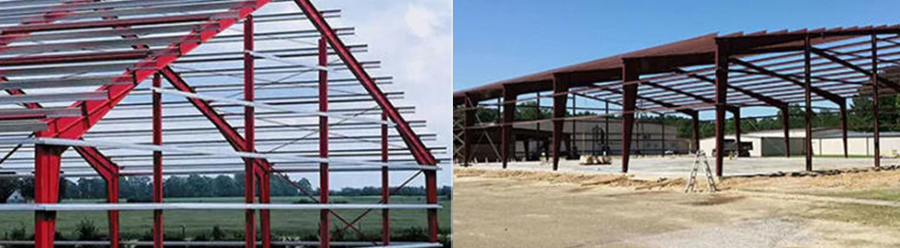

Правильная последовательность действий: сначала установите стропила крыши, чтобы сформировать устойчивый пространственный каркас, затем установите стропила стен. Строительные стропила опираются на систему стропил крыши, создавая целостную ветроустойчивую систему.
☆Краткое изложение в одной таблице
|
Сравнение |
Стропила крыши |
Стеновые прогоны |
|
Первичная нагрузка |
Вертикальный (снег, собственный вес) |
Горизонтальный (давление ветра) |
|
Общие разделы |
З, С, Х |
В основном С |
|
Важные детали |
Двойные распорные стержни, наколенники |
Одиночные арматурные стержни, стеновые колонны, армирование проемов. |
|
Фокус дизайна |
Устойчивость к подъему, вертикальное отклонение |
Прочность, горизонтальное отклонение |
|
Регулировка отклонения |
Вертикальное расположение: L/150 (без потолка), L/200 (с потолком) |
Горизонтальный: L/150 |
|
Защита от коррозии |
Оба метода требуют горячего цинкования толщиной ≥65 мкм во влажных/коррозионных средах. |
Оба метода требуют горячего цинкования толщиной ≥65 мкм во влажных/коррозионных средах. |
|
Порядок установки |
Первый |
Позже |
Вкратце, хотя кровельные и стеновые прогоны выглядят похожими, механизмы передачи нагрузки, профили поперечного сечения и конструктивные детали у них совершенно разные. Твердое понимание этих различий гарантирует безошибочное проектирование и беспроблемный монтаж.
