I. Основные принципы проектирования

Лёгкий рпрогоны крыши (особенно холодногнутые тонкостенные стальные прогоны) чувствительны к снеговым нагрузкам; их необходимо проверять на наиболее неблагоприятный сценарий неравномерного распределения снега, а не оценивать только на основе равномерного распределения.

II. Классификация распространённых неблагоприятных случаев снеговой нагрузки

III. Характеристики нагрузок и проектные соображения для различных условий

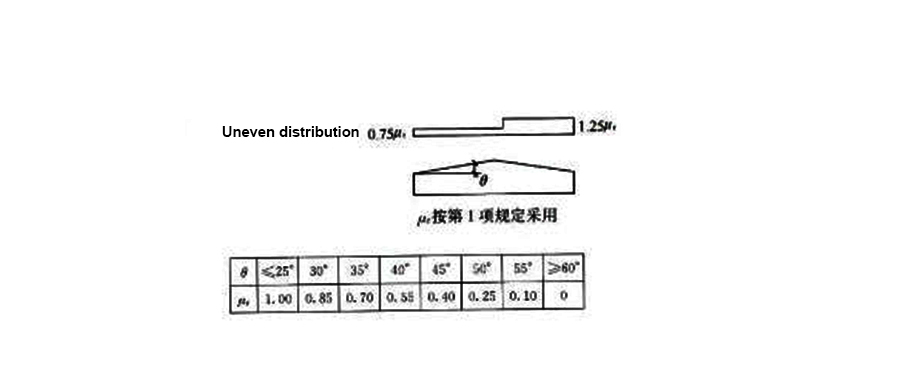

1. Однопролётная двускатная крыша

Характеристики нагрузки

Снег сдувается с наветренной стороны и накапливается на подветренной стороне. Снеговая нагрузка на подветренной стороне обычно в 1,25–2,0 раза выше равномерно распределённой снеговой нагрузки (в зависимости от уклона; конкретные значения определяются согласно GB 50009).

Проектные соображения

При проверке прогонов расчёты не должны основываться только на равномерной снеговой нагрузке по всему пролёту; необходимо отдельно проверять неблагоприятные схемы распределения для левой и правой половин пролёта.

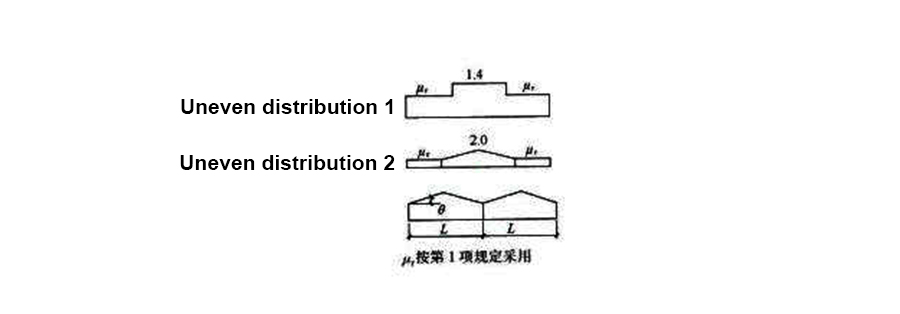

2. Многопролётная двускатная крыша (два и более пролётов)

Характеристики нагрузки

Вогнутый ендова, где встречаются два пролёта, является зоной наибольшего накопления снега. Снег, переносимый ветром, оседает в ендове, сочетаясь со снегом, сходящим с прилегающих скатов, образуя треугольную или трапецеидальную зону накопления.

Проектные соображения

Прогоны вблизи ендовы должны располагаться с меньшим шагом или иметь большее сечение;

Значение снеговой нагрузки в этой зоне может приниматься как 2,0–2,5 от базового снегового давления (в зависимости от отношения пролётов и направления ветра).

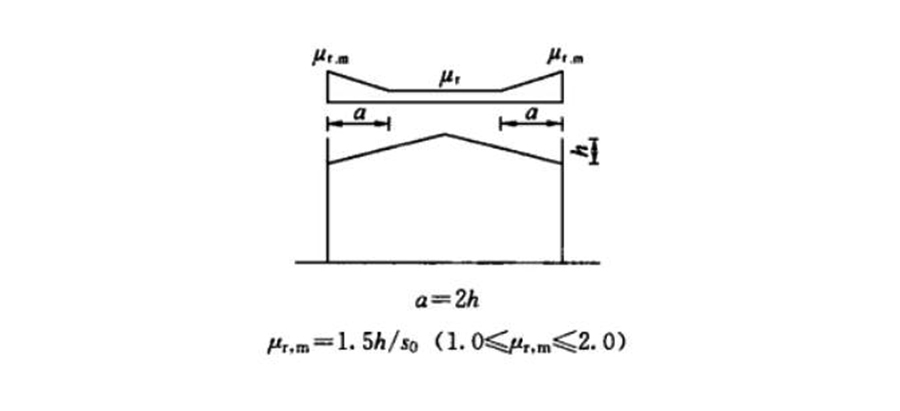

3. Двускатная крыша с парапетами

Характеристики нагрузки

Парапеты препятствуют воздушному потоку, вызывая накопление снега у основания парапета и образование треугольного снежного заноса; пик нагрузки приходится на основание стены и обычно принимается как 2,0 × S₀ (где S₀ — базовое снеговое давление).

Проектные соображения

Прогоны в пределах 2–4 метров от парапета требуют усиления;

Длина зоны накопления рассчитывается по стандартным формулам на основе высоты парапета и базового снегового давления.

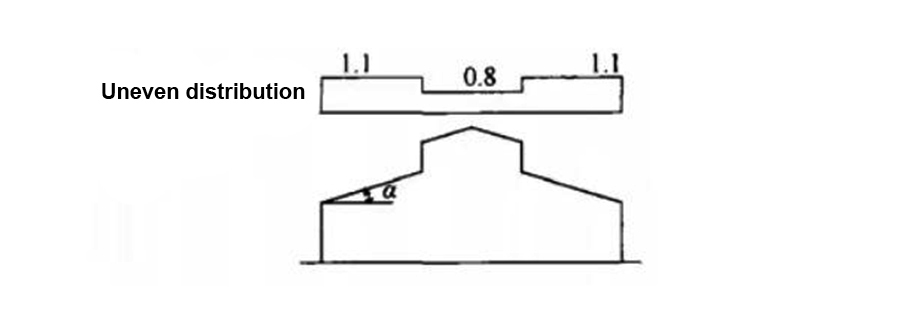

4. Двускатная крыша со световыми фонарями

Характеристики нагрузки

Световые фонари, выступающие из крыши, изменяют локальное ветровое поле, вызывая накопление снега с наветренной стороны светового фонаря.

Проектные соображения

Прогоны в пределах примерно 2–3 метров по обе стороны от светового фонаря должны проверяться с учетом увеличенной снеговой нагрузки;

Если световой фонарь высокий (выступает ≥ 1 м над кровлей), эффект накопления более выражен.

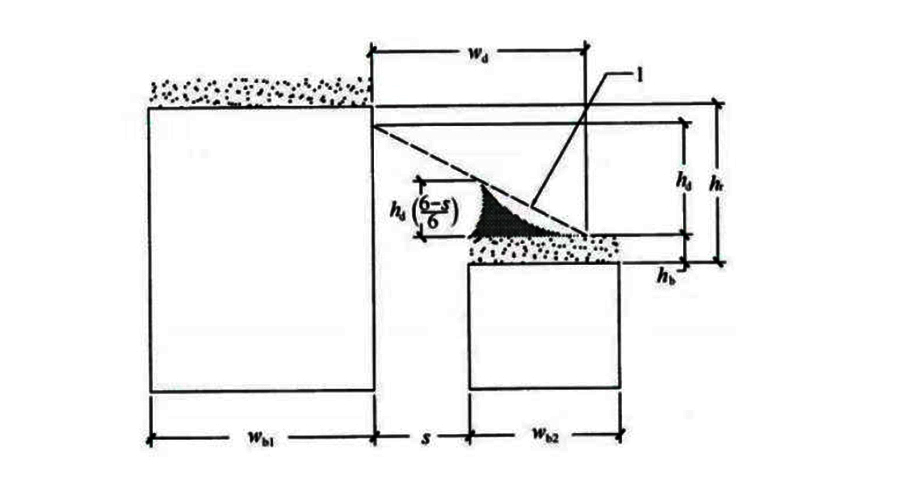

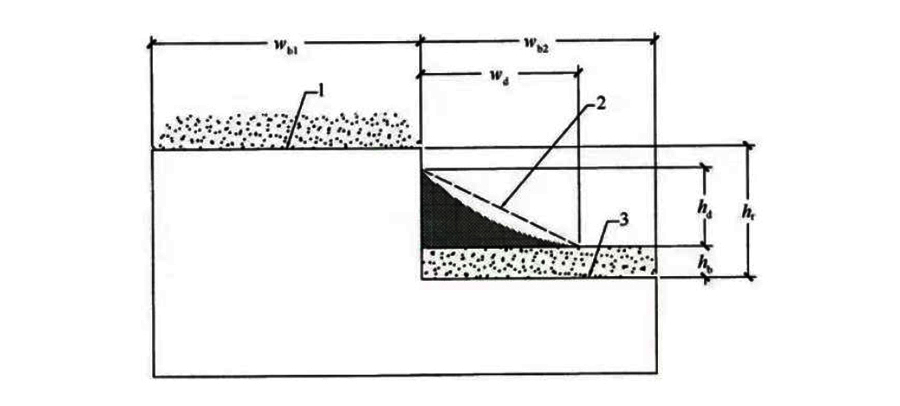

5. Снеговое накопление от скольжения (скользящее накопление)

Характеристики нагрузки: снег скользит с более высокой кровли на более низкую, образуя накопление возле высокой стены на нижней кровле.

Проектные соображения

Длина зоны накопления обычно принимается равной 2 × разности высот (но не более 15 м);

Пиковая нагрузка в зоне накопления составляет примерно 2.0 × S₀, с треугольным распределением (максимум у основания стены, уменьшается до нуля на дальнем конце).

6. Снеговое накопление от сноса (ветровое накопление)

Характеристики нагрузки

Ветер поднимает снег с более высокой кровли или открытой поверхности и переносит его на более низкую кровлю возле высокой стены. В отличие от скользящего накопления, это результат ветрового переноса.

Проектные соображения

Длина зоны сноса обычно принимается равной 5–10 высотам снежного заноса;

Распределение нагрузки трапециевидное или треугольное, при этом пик также находится у основания стены;

Скользящее накопление и ветровой занос не должны суммироваться; используется большее из двух значений.

Примечание о возможной путанице

Пункт 5 (скользящее накопление) → гравитационно обусловлено (снег скользит вниз с более высокого уровня);

Пункт 6 (снежный занос) → ветровое воздействие (ветер переносит снег на участок).

Механизмы различаются; для расчета выбирается более критический сценарий.

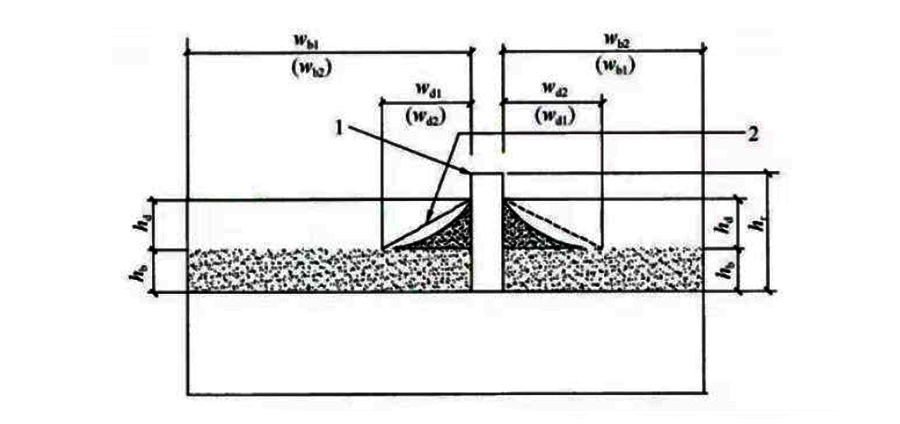

7. Снеговое накопление вокруг выступов кровли

Характеристики нагрузки

Выступы (например, вентиляционные каналы, основания оборудования, вытяжные вентиляционные отверстия и т. д.) препятствуют сходу снега и ветровой очистке, вызывая локальное накопление снега с наветренной стороны.

Проектные соображения

Прогоны в пределах примерно 2–4 м по обе стороны от выступа требуют усиления;

Высота накопления зависит от размеров выступа и базового снегового давления.

Проектирование прогонов для легких кровель должно выполняться с проверкой на «наиболее неблагоприятное распределение снега», а не с предположением равномерного распределения. Критические зоны включают основания парапетов, стыки высоких и низких кровель, ендовы, световые фонари и периметры выступов. Каждая схема нагрузки должна проверяться отдельно, при этом наиболее неблагоприятный результат принимается в качестве основы для окончательного проектирования.
