1.1 Деталь нахлесточного соединения над балкой
|
|
|
|

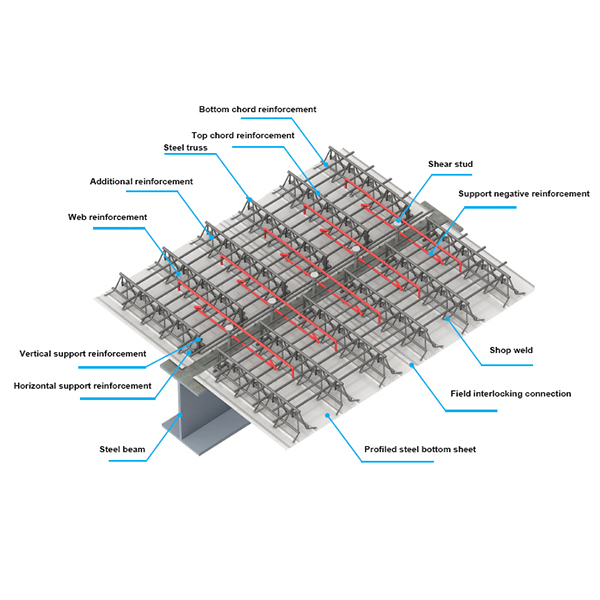

Деталь нахлесточного соединения над балкой |

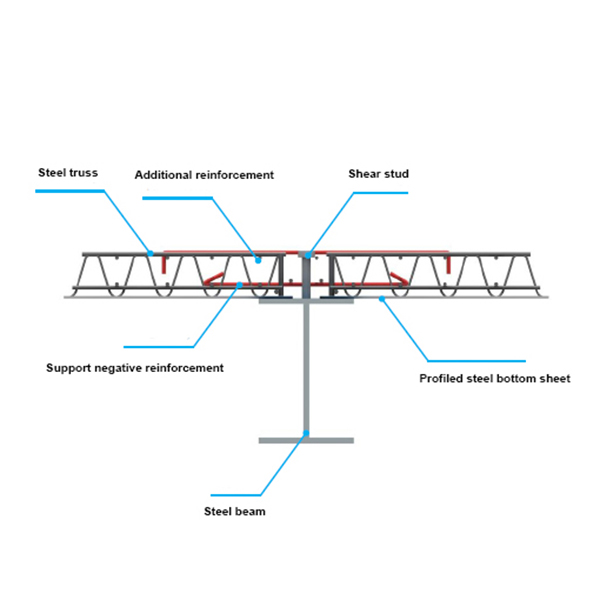

Вид слева |
|
Примечания: 1. Для профилированных стальных листов, укладываемых внахлест на краевые балки, длина опирания на стальные балки должна быть не менее 75 мм, а длина опирания на бетонные балки — не менее 100 мм. 2. Для профилированных стальных листов, укладываемых внахлест на промежуточные балки, длина опирания на стальные балки должна быть не менее 50 мм, а длина опирания на бетонные балки — не менее 75 мм. 3. Профилированные стальные листы должны крепиться к стальным балкам точечной сваркой, при этом должно быть не менее одной точки сварки на каждую впадину профиля. При соединении непрерывных листов с промежуточными опорными стальными балками количество точек сварки может быть соответственно уменьшено при условии, что на один лист приходится не менее двух точек сварки. 4. Расстояние от центра шпильки до края верхней полки стальной балки или края закладной детали должно быть не менее 35 мм; расстояние до края верхней полки бетонной балки с закладными деталями должно быть не менее 60 мм. |
|
1.2 Деталь соединения с железобетонной стеной сдвига
|
|
|
|

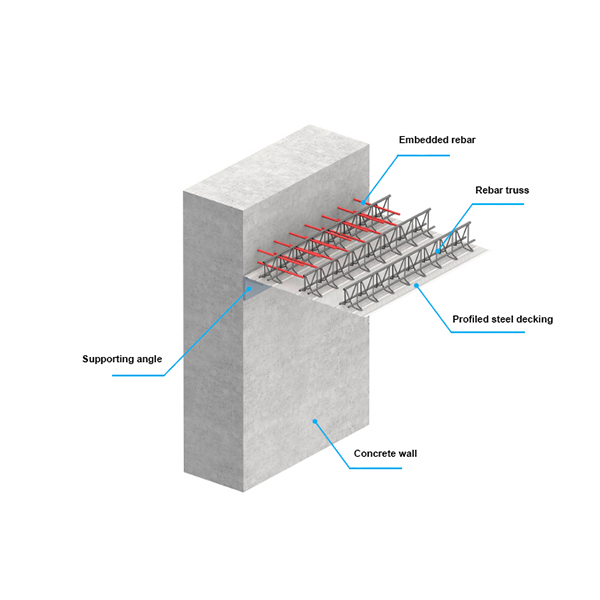

Деталь соединения с железобетонной стеной сдвига |

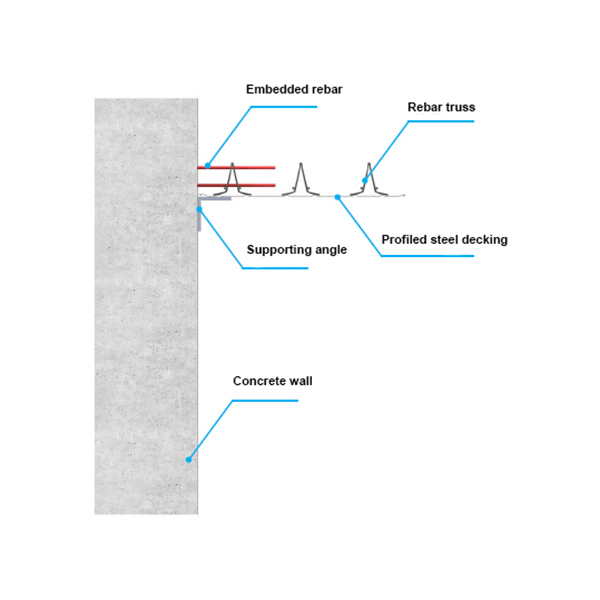

Вид слева |
|
Примечания: 1. Если сборно-монолитные плиты перекрытия опираются на боковые поверхности стен сдвига, рекомендуется предусмотреть в стенах сдвига выпуски арматуры для соединения со сборно-монолитными плитами; 2. Не допускается использование распорных болтов для крепления элементов к боковым поверхностям стен сдвига; вместо этого следует предусмотреть закладные детали и закреплять их сваркой; 3. Размеры уголковой стали должны быть не менее L70×5, а размер катета сварного шва — не менее 5 мм; 4. Последовательность выполнения работ: вязка арматуры стены сдвига → установка закладных деталей → бетонирование стены сдвига → установка уголковой стали → монтаж настила перекрытия → сварка шпилек → вязка конструктивной арматуры. |
|

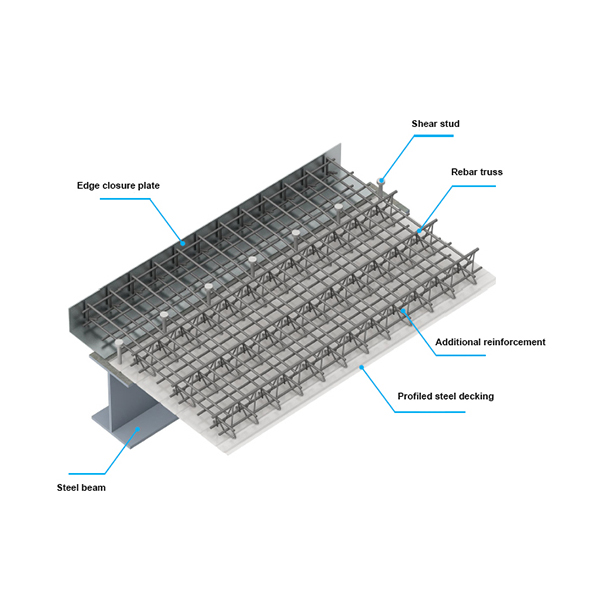

1.3 Деталь консольного участка
|
|
|
|
Деталь консольного участка |

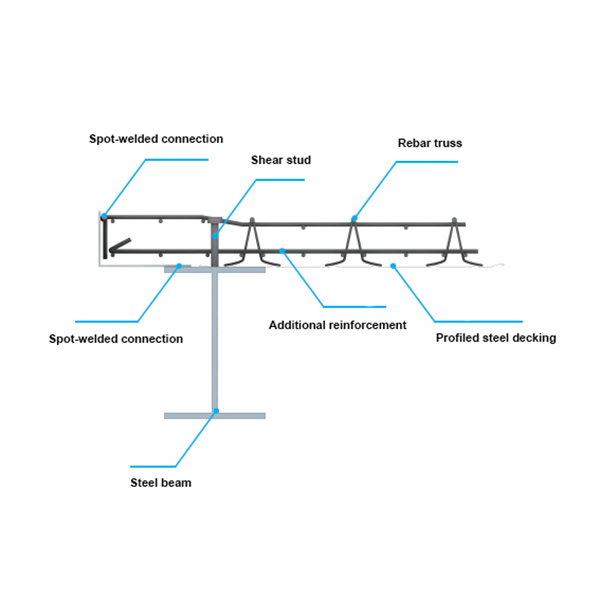

Вид слева |
|
Примечания: 1. Если постоянная нагрузка на этапе строительства составляет менее 3 кН/м², толщина краевой закрывающей пластины (Q235) должна быть следующей: длина консоли a ≤ 80 мм, толщина пластины t = 1,2 мм; 80 2. Длина нахлеста между краевой закрывающей пластиной и верхней полкой стальной балки должна быть не менее 50 мм; следует применять прерывистую угловую сварку с длиной сварного шва 25 мм и шагом 300 мм; 3. В местах примыкания ребер настила к балке для закрытия края и при консольном выступе профилированного стального настила краевая закрывающая пластина должна быть приварена к профилированному стальному настилу; длина сварного шва должна превышать 25 мм на каждое ребро. |
|

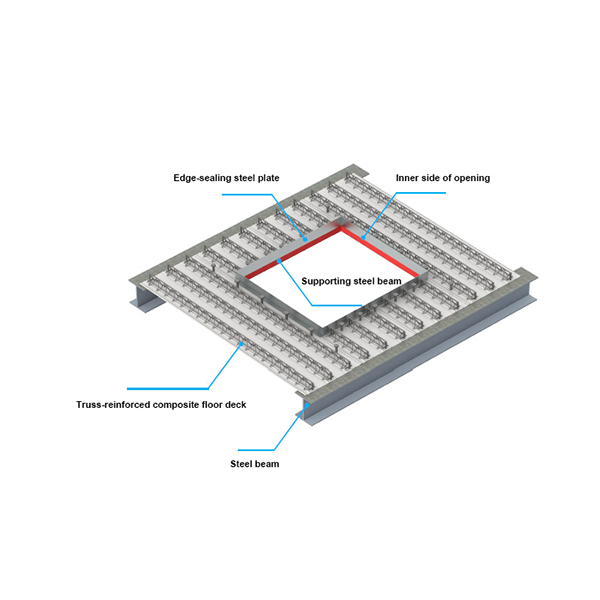

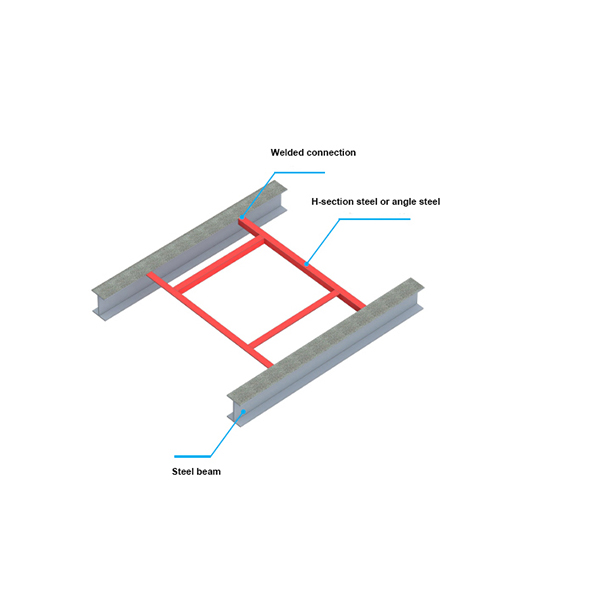

1.4 Деталь проема
|
|
|
|
Деталь проема |
Деталь проема |
|
Примечания: 1. Усиление не требуется, если диаметр круглого проема или длина стороны прямоугольного проема в сборно-монолитной плите перекрытия составляет 300 мм или менее. 2. При размере проема более 300 мм необходимо выполнить эффективные меры усиления. Соединения с использованием швеллерной или уголковой стали могут устанавливаться параллельно или перпендикулярно ребрам. 3. Шаг приваренных шпилек параллельно ребрам не должен превышать 300 мм; перпендикулярно ребрам в каждой впадине профиля должна быть приварена как минимум одна шпилька. 4. Последовательность выполнения работ: разбивка и разметка → установка швеллерной или уголковой стали → установка оцинкованной опалубки из перегородочных листов → укладка настила перекрытия → сварка шпилек → вязка арматуры общестроительных работ.
|
|

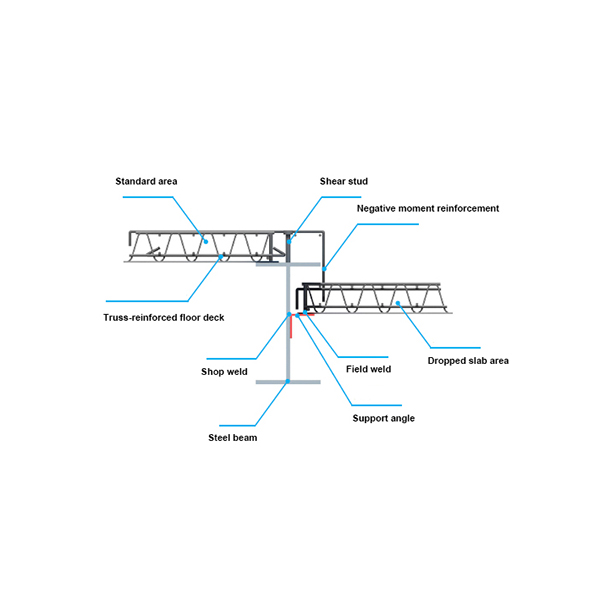

1.5 Деталь пониженной плиты
|
|
|
|

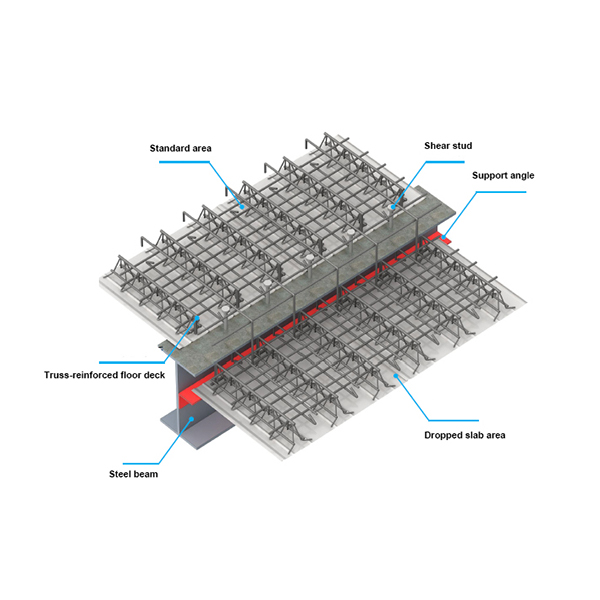

Деталь пониженной плиты (увеличенный вид) |
Вид слева |
|
Примечания: 1. Если один конец пониженной плиты опирается на боковую поверхность стальной балки, к стенке балки может быть приварен уголок; размер уголка должен быть не менее L100x6, а размер катета сварного шва — не менее 6 мм. 2. Если оба конца пониженной плиты опираются на боковые поверхности стальных балок, к стенке балки может быть приварена опорная пластина; пластина должна выступать на 100 мм за пределы верхней полки стальной балки. |
|
1.6 Соединение опоры у колонны
|
|
|
|

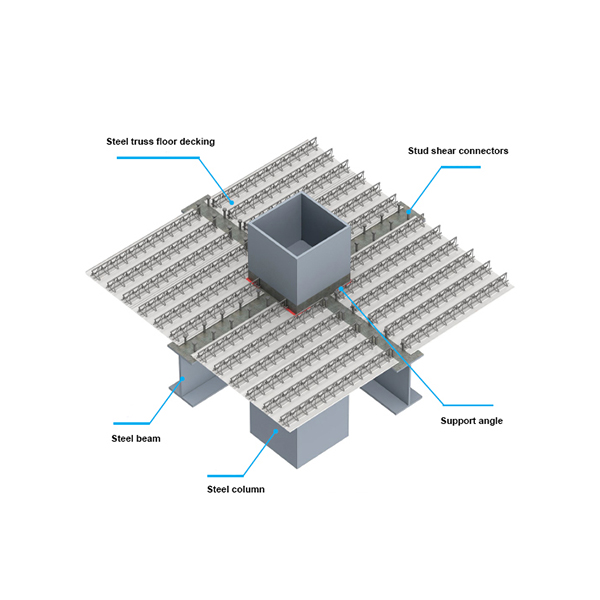

Деталь соединения опоры у колонны |

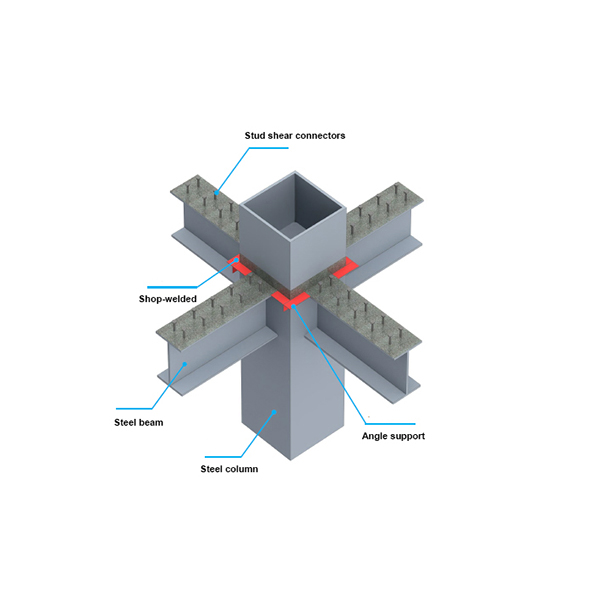

Деталь опорного уголка |
|
Примечания: 1. Если составная плита перекрытия прерывается в месте пересечения с колонной и расстояние от внешнего края верхней полки балки до наружной поверхности колонны превышает 75 мм, необходимо выполнить меры по усилению. 2. Усиление может быть выполнено путем приваривания угловой опоры к колонне или верхней полке балки; минимальный размер уголка опоры — L50×5. 3. Если колонна имеет открытую форму поперечного сечения (например, H-сечение), в месте открытого участка сечения колонны на верхней полке балки может быть установлен горизонтальный ребро жесткости. 4. Последовательность строительства: Разметка и нанесение маркировки → Установка угловой опоры → Укладка настила перекрытия → Сварка штыревых соединителей сдвига → Строительные работы (вязка арматуры). |
|
