Проектирование композитных плит из профилированного стального настила требует тщательного учета несущей способности, огнестойкости и сдвигового соединения. Это руководство охватывает пошаговые методы безопасного и эффективного проектирования композитных перекрытий. От настила выбора до деталировки армирования вы узнаете отраслевые лучшие практики, обеспечивающие конструкционную целостность и долговечную эксплуатационную надежность.

Настил перекрытий делится на три поколения

настил с открытой гранью, настил с узкой гранью и настил с закрытой гранью.

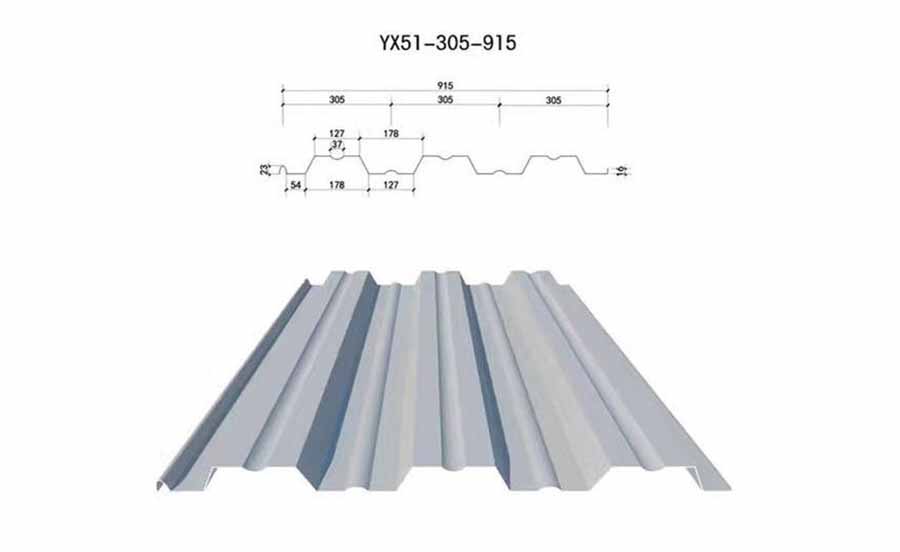

Настил первого поколения с открытой гранью: данный тип настила используется только как несъемная опалубка для плиты перекрытия и не может работать совместно с бетоном. Анализ напряжений сложен. Поэтому этот тип настила применяется только как постоянная опалубка в процессе строительства. После того как бетон достигает 75% прочности, настил становится бесполезным. Бюджетные отделы рассчитали, что общая стоимость такого типа настила в проекте в 1,6 раза выше, чем у монолитного в монолитного строительства. Включая YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750;

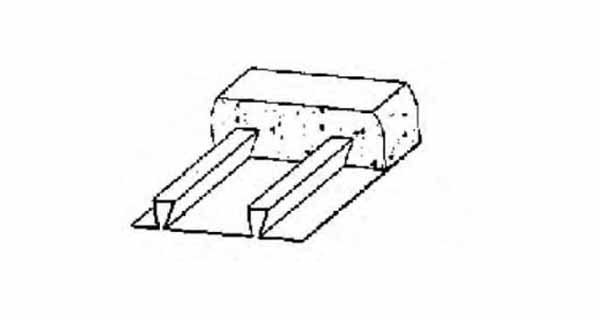

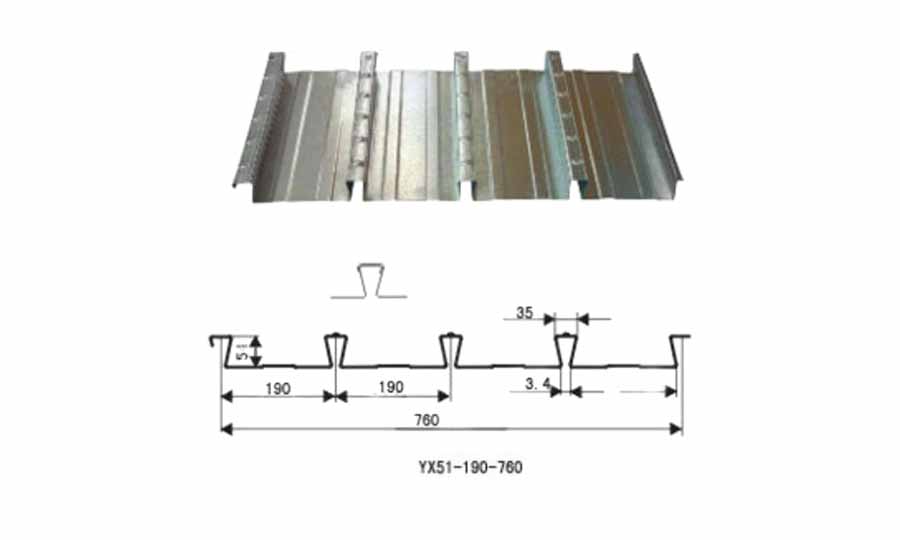

Настил второго поколения типа «ласточкин хвост»: в данном случае проектировщики улучшили форму плиты, уменьшив раскрытие настила, то есть применив настил типа «ласточкин хвост». Этот тип плиты не только работает совместно с бетоном, но и уменьшает площадь, ослабленную высотой бетона, значительно повышая огнестойкость и коррозионную стойкость плиты. Жесткость плиты перекрытия также выше, чем у открытых композитных плит. Включая YXB51-190-760;

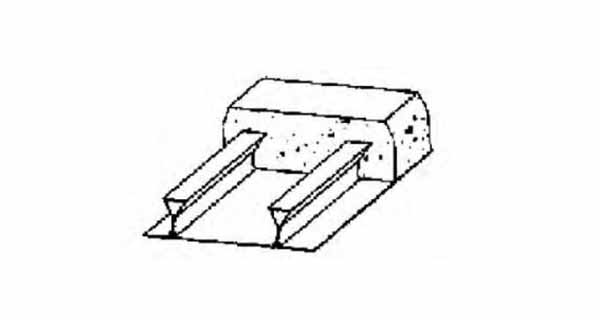

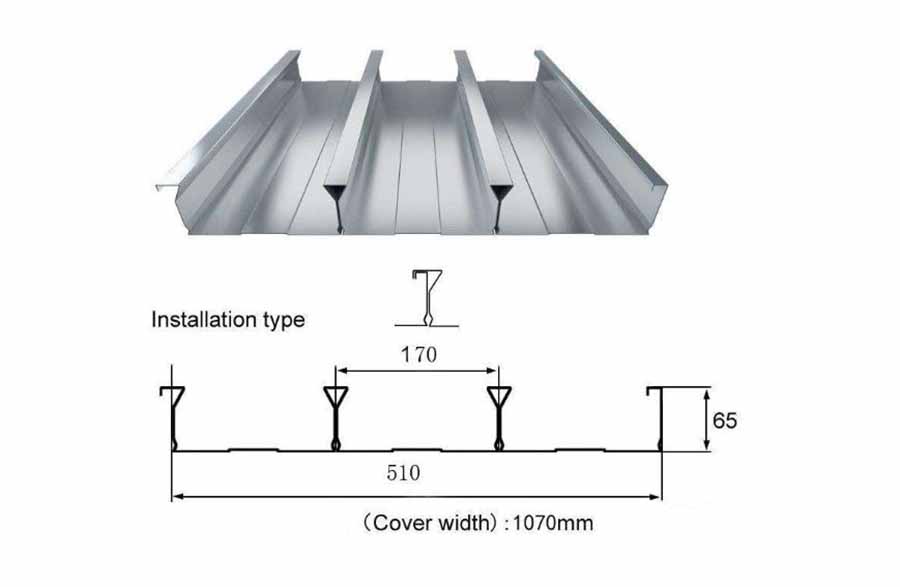

Настил с закрытым концом: учитывая вышеуказанные проблемы, некоторые проектировщики добавили на поверхность исходного настила сдвиговые канавки. За счет обетонирования они совместно воспринимают нагрузку, повышая прочность плиты перекрытия. Это не только делает настил и бетон единым целым, но и позволяет сократить количество растянутой арматуры. Это значительно снизило стоимость проекта. Благодаря улучшениям проектировщиков настил второго поколения с закрытым концом и узким концом постепенно заменил настил первого поколения с открытым концом. К ним относятся такие модели, как YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600 и YXB40-185-740.

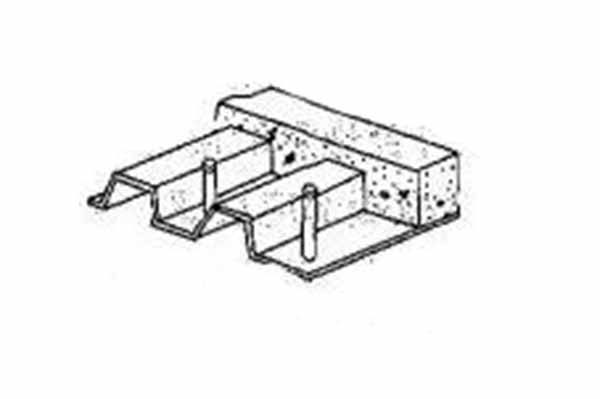

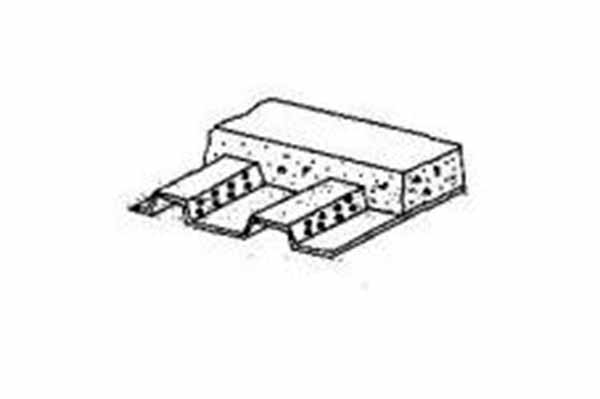

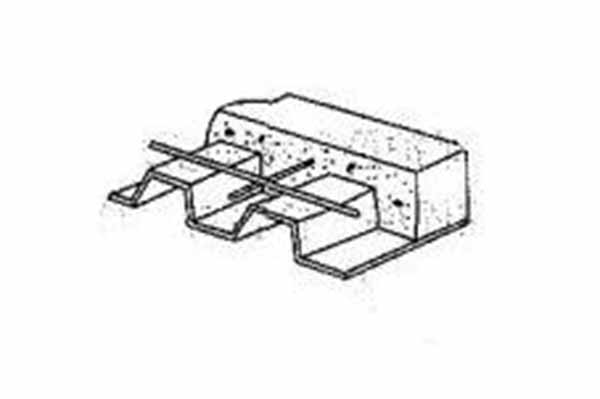

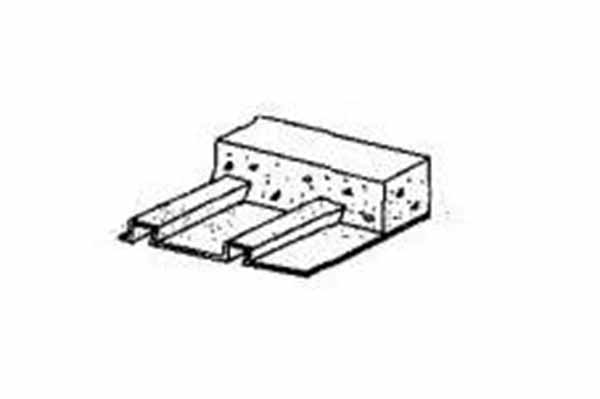

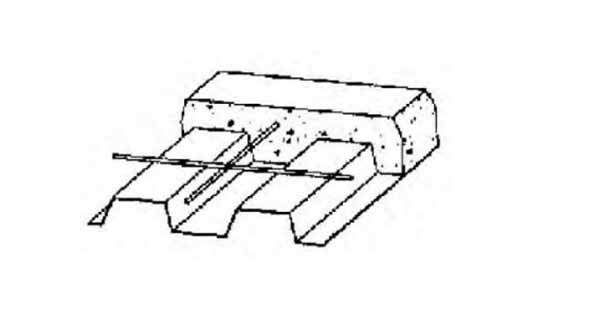

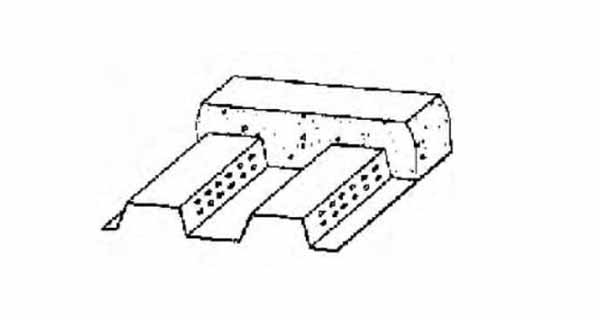

В композитных плитах перекрытия из профилированных стальных листов соединение между профилированным стальным листом и бетоном должно соответствовать одному из следующих вариантов:

Проектирование композитных и некомпозитных плит перекрытия (подразумеваются профилированные стальные листы, используемые только как постоянная опалубка) должно соответствовать следующим требованиям:

(1) Должны быть проверены прочность и деформации профилированного стального листа на стадии строительства: при проверке следует учитывать влияние временных опор;

(2) После твердения бетона должны быть проверены изгибная несущая способность сечения, сдвиговая несущая способность наклонного сечения и продавливание композитной плиты перекрытия на стадии эксплуатации. (3) Некомпозитные плиты могут проектироваться с использованием обычных методов расчета железобетонных плит перекрытия.

Несущая способность сечения композитных плит на изгиб должна рассчитываться методом пластического расчета. При этом следует считать, что материалы как в растянутой, так и в сжатой зоне сечения достигли своих расчетных значений прочности. Расчетные значения прочности профилированного стального листа и расчетная прочность бетона на сжатие при изгибе должны умножаться на коэффициент снижения 0,8.

Овладение проектированием композитных плит из профилированного стального настила имеет важное значение для современного строительства. Применяя корректные расчеты нагрузок, огнезащиту и методы передачи сдвига, инженеры могут создавать экономичные и высокоэффективные перекрытия. Всегда следуйте местным нормам и спецификациям производителя, чтобы обеспечить безопасные, надежные и долговечные композитные системы перекрытий.
