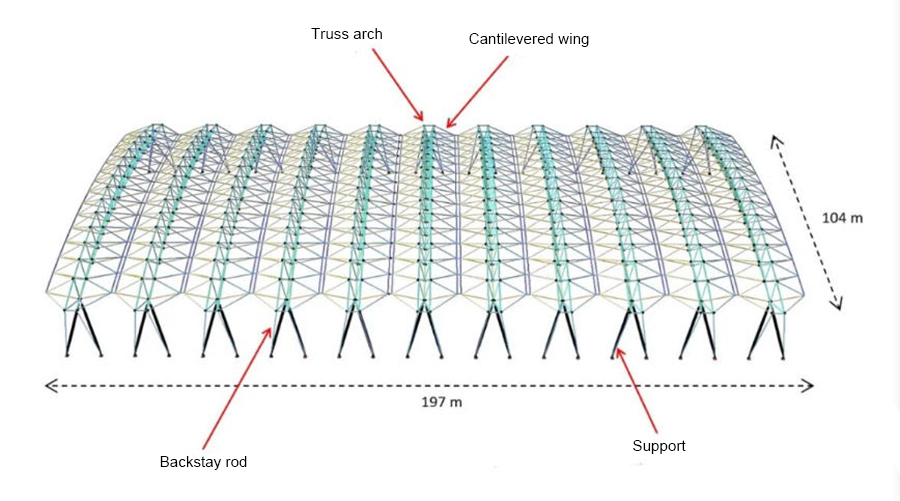

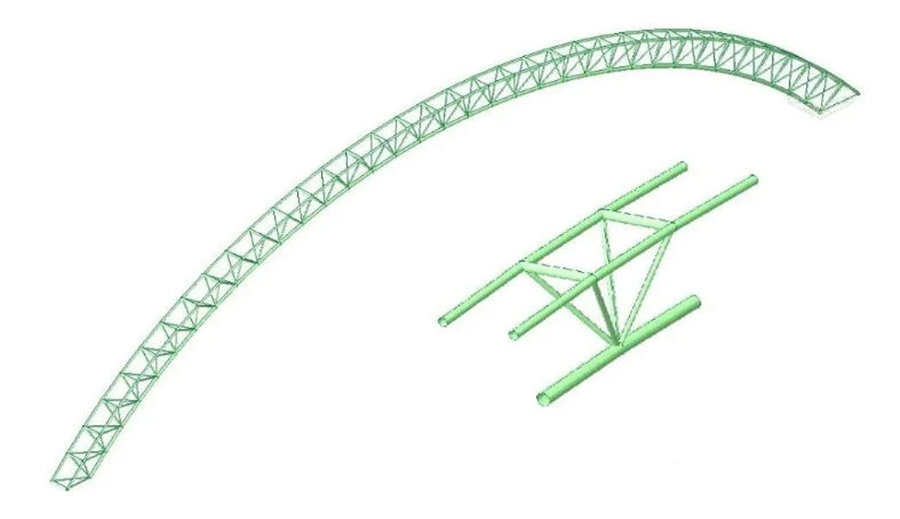

Стальная ферменно-арочная конструкция представляет собой пространственную конструктивную форму, которая сочетает несущую схему фермы с геометрическими преимуществами арки, тем самым объединяя эффективные характеристики передачи нагрузок фермы с превосходной работой арки на сжатие. В зависимости от конфигурации поперечного сечения стальные трубчатые ферменно-арочные конструкции подразделяются на плоские и пространственные типы.

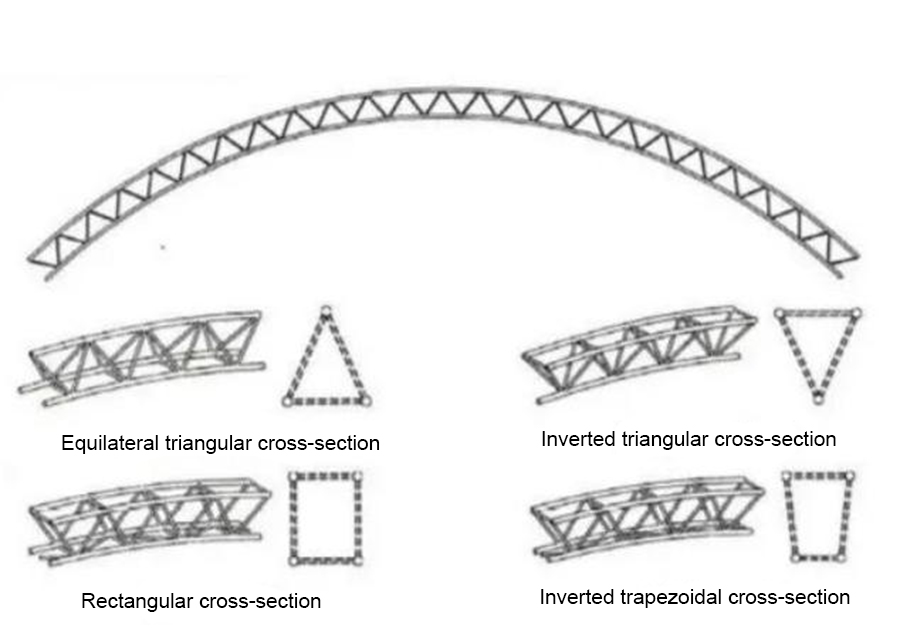

Пространственные ферменно-арочные конструкции имеют разнообразные поперечные сечения, среди которых наиболее распространены треугольные, прямоугольные и трапецеидальные формы. Среди них треугольное сечение является предпочтительным благодаря высокой крутильной жесткости и стабильной пространственной несущей работе; в частности, равностороннее треугольное сечение обеспечивает сбалансированное распределение усилий по трем направлениям, что приводит к высокой общей устойчивости. Пояса и раскосы могут выполняться из круглых стальных труб, прямоугольных стальных труб или других профильных стальных элементов. Угол между диагональными раскосами и поясами следует, как правило, поддерживать в диапазоне от 30° до 60° для обеспечения жесткости узлов и эффективной передачи нагрузок.

С точки зрения работы конструкции ферменная система, по сути, эволюционировала из простого опертой балки; следовательно, распределение внутренних усилий в ней близко повторяет распределение усилий в простом опертой балке. В частности, внутренние усилия в поясах изменяются по следующему характеру: они максимальны в середине пролета и минимальны на концах,при этом пояса в середине пролета воспринимают максимальный изгибающий момент, который постепенно уменьшается к опорам. Напротив, внутренние усилия в раскосах имеют противоположный характер: минимальны в середине пролета и максимальны на концах. Раскосы вблизи опор должны воспринимать большие поперечные силы, тогда как в середине пролета они испытывают относительно меньшие нагрузки. Эта особенность определяет необходимость подбора элементов в зависимости от их расположения: пояса в середине пролета должны иметь большее поперечное сечение, тогда как при проектировании концевых раскосов следует уделять особое внимание несущей способности по поперечной силе и прочности узловых соединений.

В многопролетных неразрезных ферменно-арочных конструкциях наличие отрицательных изгибающих моментов на промежуточных опорах изменяет распределение внутренних усилий в поясах по сравнению с однопролетными разрезными фермами. Пояса, расположенные над промежуточными опорами, могут испытывать обратное напряжение или значительное увеличение усилий, что требует специального усиления. Проектные процедуры предусматривают детальную проверку сечений и анализ устойчивости каждого отдельного элемента на основе реальных условий опирания и схем нагружения. Кроме того, необходимо учитывать общую пространственную устойчивость и крутильные эффекты пространственной ферменно-арочной системы; особенно при больших пролетах или тяжелых нагрузках безопасность конструкции должна обеспечиваться соответствующим подбором сечений и схем раскрепления.
