Определение и ключевая особенность

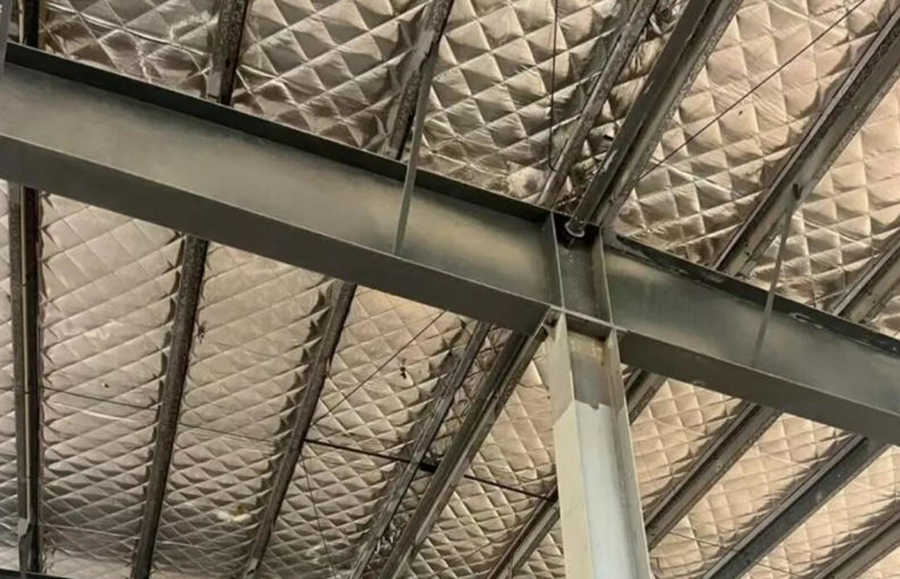

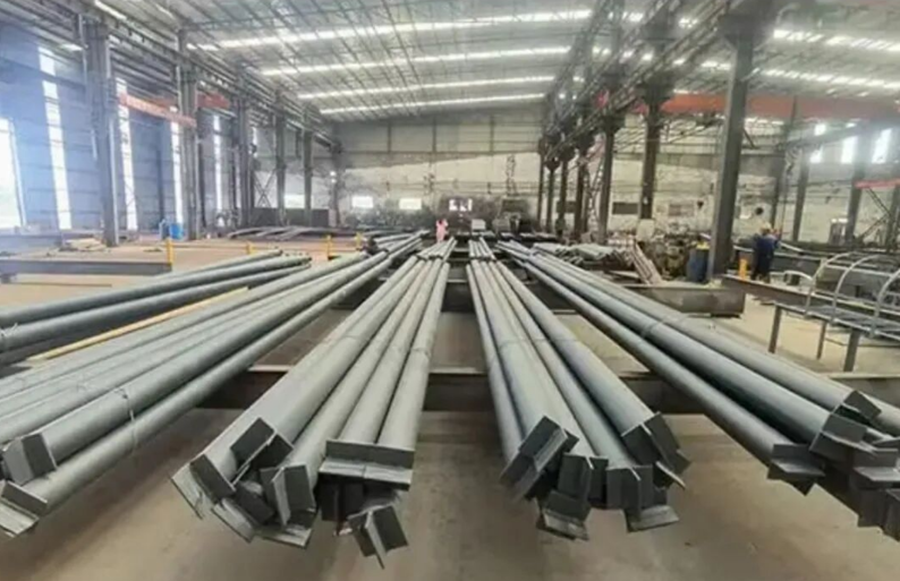

Жёсткие тяги представляют собой продольные конструктивные элементы, которые могут воспринимать как растяжение, так и сжатие, что отличает их от гибких тяг (например, круглых стержней, тросов или проволочных канатов), работающих только на растяжение. Эта двойная способность делает их критически важными для передачи усилий в зданиях портально-рамного типа.

Обязательные места установки

Жёсткие тяги должны устанавливаться в следующих местах:

☆Узлы перегиба рамы — на коньке кровли и оголовках колонн (как наружных, так и внутренних), с непрерывной прокладкой по всей длине здания.

☆Раскреплённые пролёты — в узлах горизонтальных связей кровли и колонн.

☆Концы температурных блоков — при размещении связей во втором пролёте в первом пролёте должны устанавливаться дополнительные жёсткие тяги в соответствующих местах.

☆Уровень подкрановых балок — в зданиях с мостовыми кранами продольные жёсткие тяги требуются непрерывно на этом уровне.

Конструктивная функция

Каждый температурный блок функционирует как самостоятельная устойчивая система. В раскреплённых пролётах устанавливаются жёсткие тяги, тогда как в промежуточных пролётах могут использоваться гибкие тяги для поперечного (бокового) закрепления.

Основная роль жёстких тяг заключается в сборе и передаче продольных усилий — включая ветровые нагрузки на фронтоны, сейсмические нагрузки вдоль оси здания и продольные нагрузки от кранов — через тяги в систему связей и далее в фундамент. Такой чёткий путь передачи нагрузок обеспечивает общую устойчивость конструкции при горизонтальных воздействиях.

В целом, правильное размещение жёстких тяг является необходимым для безопасной передачи продольных усилий в портально-рамных зданиях.
